CCNA DASAR - Network Fundamentals




Pengertian Jaringan

Jaringan atau network adalah kumpulan perangkat jaringan (network devices) dan perangkat endhost (end devices) yang terhubung satu sama lain dan dapat melakukan sharing informasi serta resources. Komponen pembentuk jaringan:

 Network devices: hub, bridge, switch dan router.

 End devices: PC, laptop, mobile, dll.

 Interconnection: NIC, konektor, media (cooper, fiber optic, wireless, dll).


 Local Area Network (LAN) merupakan jaringan sederhana dalam satu gedung, kantor, rumah atau sekolah. Biasanya menggunakan kabel UTP.

 Metropolitan Area Network (MAN) adalah gabungan dari banyak LAN dalam suatu wilayah.

 Wide Area Network (WAN) adalah jaringan yang menghubungkan banyak MAN antar pulau, negara atau benua. Medianya dapat berupa fiber optic dan satelit.



OSI LAYER

Adalah standar dalam perangkat jaringan yang membuat berbagai perangkat kompatibel satu sama lain. Ada 7 layer dalam OSI layer, dari bawah layer 1 physical sampai atas layer 7 application.


 Seorang engineer wajib memahami layer 1 sampai 4 untuk memahami fungsi dan cara kerja perangkat jaringan.


Perangkat Jaringan dan simbol

Seorang network engineer harus mengetahui berbagai jenis perangkat jaringan dan simbolnya agar dapat membaca topologi jaringan.


IP ADDRESS
IP address dipakai untuk pengalamatan dalam jaringan.

 IP Network sebagai identitas network/jaringan. Jika ada IP 192.168.1.0/24 berarti mewakili suatu kelompok IP (network) dari 192.168.1.1 – 192.168.1.254

 IP broadcast merupakan IP terakhir dalam network yang dipakai untuk membroadcast packet broadcast. Misal 192.168.1.255/24.

 Host adalah ip yang disediakan untuk host. Misal: 192.168.1.111/24.


Ada beberapa jenis IP:

 IP public digunakan untuk mengakses internet.

 IP private digunakan untuk jaringan local.




SUBNETTING TO EASY

Subneting adalah membagi menjadi suatu netwok menjadi subnetwork yang lebih kecil. Inilah yang disebut subnet. Salah satu aspek dalam suatu design jaringan yang baik adalah pengoptimalan alamat ip. Subneting meminimalisir alamat ip yang tidak terpakai atau terbuang. Subneting juga mempermudah dalam pengelolaan dan kinerja jaringan. Jika subneting dianalogikan dalam kehidupan nyata, maka akan seperti gambar dibawah. Dengan pengaturan subneting, maka akan terbentuk seperti gang-gang kecil ke komplek masing-masing sehingga mudah dalam membedakan jaringan dan pengiriman data ke tujuan.


Subneting ini adalah hal yang wajib dikuasai oleh seorang network engineer. Klo dulu waktu ulangan subnet masih iseng-iseng pake subnet calculator online.
Hehehe… Sekarang harus bener-bener paham. Untuk memahami subneting ini, terlebih dahulu mengerti tentang bilangan decimal dan biner (nol atau satu). Dalam subneting, ada beberapa hal yang paling sering dicari.


SUBNETMASK
Misal ada ip 192.168.2.172/26 maka subnetmask atau netmask nya adalah /26 = 11111111.11111111.11111111.11000000. Prefix /26 mengindikasikan biner 1 (Net ID) berjumlah 26 dan sisanya yaitu Host ID berjumlah 6. Dari 11111111.11111111.11111111.11000000 ini ketika didesimalkan maka didapat subnet mask dari adalah 255.255.255.192.

TOTAL IP
Total IP ini dihitung dari Host ID. Dari contoh soal, didapat Host ID ada 6bit. Karena IPv4 32bit jadi 32-26 sisa 6. Sehingga maksimal IP didapat 2^6=64. Rumus menghitung maksimal IP: 2^Host ID

JUMLAH SUBNET
Jumlah subnet dihitung dari Net ID. Karena Net ID subnet /26 adalah 26 maka Subnet ID nya 2. Loh kok bisa? Karena Net ID 26 dikurangi 24 karena kelas C jadi 2. Intinya klo kelas C dikurangi 24, kelas B dikurangi 16, kelas A dikurangi 8. InshaAlloh akan lebih paham dalam pembahasan soal selanjutnya sob. Didapat banyak subnetnya adalah 2^2=4 subnet. Rumus menghitung banyak subnet dengan rumus: 2^subnet ID

MENENTUKAN IP NETWORK DAN BROADCAST
Karena soalnya IP 192.168.2.172, maka gak mungkin termasuk subnet/network pertama karena 72>64. Jadi IP tersebut masuk ke subnet ke berapa ya? Kita hitung aja kelipatan 64. IP Network pasti paling awal dan broadcast paling akhir. Gampangnya ip network setelahnya dikurang 1 itulah broadcast.



Jadi IP 192.168.2.172 masuk dalam subnet ke 3 dengan ip network 192.168.2.128 dan broadcastnya 192.168.2.191.



IP CLIENT
Dan ini adalah yang paling gampang, yaitu menghitung maksimal ip yang dapat dipakai host. Rumusnya adalah total ip dikurangi 2 karena dipakai untuk network id dan broadcast. Jadi IP Client tiap subnet adalah 64-2=62. Untuk menghafal subnet lebih cepat, kita dapat memanfaatkan tabel subnet dibawah ini.


Dalam pembahasan ini, kita akan belajar untuk mengerjakan berbagai variasi soal subneting. Soal subnetingnya sebagai berikut guys. Carilah total ip, netmask, ip network, broadcast dan host untuk masing-masing ip dibawah:
 192.168.10.10/25
 10.10.10.10/13
 20.20.20.20/23
 11.12.13.14/20
 50.50.50.50./15

Ok langsung aja kita bahas bareng dari soal pertama ya…


















IPV4 SUBNETTING










Collision domain adalah area dalam suatu jaringan dimana packet data dapat mengalami tabrakan (collision) dikarenakan device mengirimnya pada waktu yang bersamaan. Pada Hub, collision domainnya menjadi 1 (besar) dan pada Switch dan Router, collision domain hanya terjadi pada masing-masing interface.


 Broadcast domain adalah area dalam suatu jaringan dimana broadcast diforward pada pertama kali. Hub dan Switch mempunyai broadcast domain yang sama karena sama-sama melewatkan broadcast, sedang Router tidak melewatkan broadcast.





Hub gak lebih dari physical repeater yang bekerja pada layer 1 dan gak punya intelijensi. Cara kerja hub adalah dengan menerima sinyal electric dari satu interface dan mengirimkannya ke semua interface kecuali ke source interface, butuh atau gak butuh. Karena bekerja pada layer physical dengan half-duplex (satu mengirim, yang lain menunggu), maka dapat terjadi tabrakan (collision) ketika ada packet yang dikirimkan dalam waktu yang bersamaan. Area dimana dapat terjadi collision disebut dengan collision domain.

Kedua topologi diatas merupakan single collision domain. Semakin besar jaringan seperti diatas, collision juga semakin besar, dan menurunkan kinerja jaringan (down).


Mengganti dengan perangkat yang bekerja pada layer 2 (data link) dan mempunyai intelijensi yaitu bridge. Karakteristik bridge:
 – Memutuskan kemana Ethernet frame dikirim dengan melihat MAC Address.
– Forward Ethernet frame hanya ke port yang membutuhkan.
– Filter Ethernet frames (discard them).
– Flood Ethernet frames (send them everywhere).
– Hanya punya beberapa port.
– Slow.





Dengan begitu collision domain terbagi menjadi 2 pada topologi diatas. Tapi sekarang kita gak pake hub atau bridge karena udah ada switch.

Bridge kembar sama switch… tapi gak sama…




Switch adalah bridge dengan beberapa kelebihan.
– Mempunyai banyak port.
– Mempunyai macam-macam port seperti FastEthernet dan Gigabit.
– Fast internet switching.
 – Large buffers.





Switch mempunyai tabel MAC Address yang menyimpan MAC Address dari PC yang tersambung ke port-port pada switch. Misal ketika pertama kali ketika PC disambungkan ke switch, PC A ingin mengirimkan data ke C.
–Maka PC A membuat Ethernet frame berisi IP address, MAC address dan tujuannya dan mengirimkannya ke switch.
– switch lalu membroadcastnya ke semua port kecuali source. Sampai sini, switch telah menyimpan MAC address A.
– Setelah dibroadcast, PC C akan mengirim reply berisi MAC addressnya dan ketika lewat switch, switch akan menyimpan MAC address C.

Broadcast dikirim ketika ada packet data yang destination MAC addressnya gak ada pada tabel MAC address switch.



Okey… to the point…

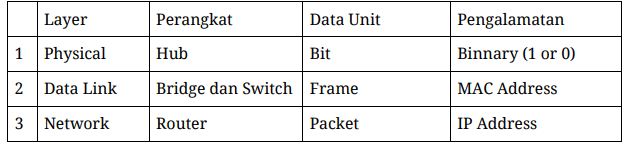

Hub kerja pada layer 1 – Physical
Bridge sama switch kerja di layer 2 – Data Link
Klo router? beda lagi,,, kerjanya dilayer 3 – Network Hub, Bridge sm Switch melewatkan broadcast… Klo router enggak…
